帶你了解酸霧凈化塔的結構

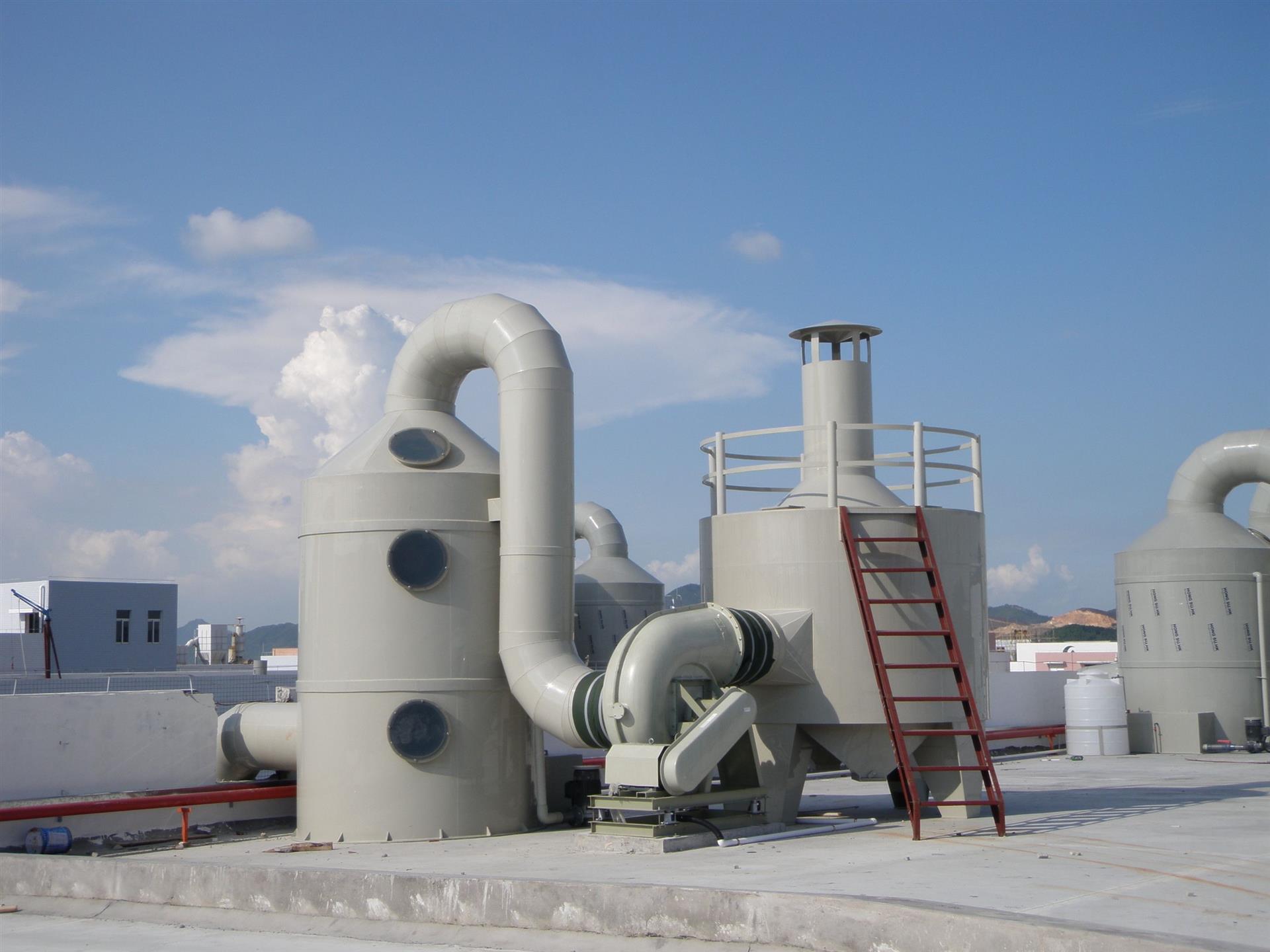

酸霧凈化塔是一種用于處理酸堿性廢氣的環保設備，廣泛應用于化工、電鍍、五金、電器、醫藥、印染等行業。下面將詳細介紹酸霧凈化塔的結構組成：



1. 貯液箱：通常采用復合玻璃鋼或PP材質制作，用于儲存吸收液，如氫氧化鈉溶液等。箱體上一般配有加液管、吸液管及濾液裝置，部分還設有爬梯、排污管等，方便添加吸收液、過濾雜質以及進行日常維護。



2. 進風段：多由復合玻璃鋼或PP制作而成，是廢氣進入凈化塔的初始通道。其作用是引導廢氣均勻地進入凈化塔內部，為后續的凈化處理做準備。



3. 噴淋段：一般分為多級，每級噴液段均配備有一排Y1型尼龍噴嘴，能夠?qū)⑽找壕鶆虻貒姙⒊伸F狀，與上升的廢氣充分接觸，使氣液兩相發生中和反應，從而去除廢氣中的酸性物質。噴淋段的數量和噴嘴密度會根據具體的處理需求和廢氣濃度等因素進行設計。

4. 填料層：位于噴淋段之間或之后，常見的填料有塑料鮑爾環、多面空心球等。填料的作用是增加氣液接觸面積和接觸時間，提高凈化效率。廢氣在經過填料層時，會與附著在填料表面的吸收液進一步反應，使廢氣中的有害物質得到更充分的吸收。



5. 旋流板：設置在有效擋水段，其作用是通過旋流的方式增強擋水效果，防止吸收液隨氣流進入后續的出風段，確保排出的氣體較為干燥，減少對后續設備或環境的污染。



6. 出風錐帽：一般采用玻璃鋼材質，安裝在凈化塔的***部，作為廢氣排出的***后通道。其形狀設計有利于將凈化后的廢氣集中排出，并進一步阻擋可能攜帶的液滴，使排氣更加順暢。



7. 風機：常用的是F472型玻璃鋼離心通風機，負責將廢氣抽入凈化塔，并在凈化過程中提供足夠的動力，保證廢氣在塔內的流動和停留時間，以確保凈化效果。



8. 水泵：一般為塑料水泵或不銹鋼離心泵，用于將貯液箱中的吸收液輸送到噴淋段，通過噴淋系統將吸收液均勻噴灑，以實現氣液中和反應。



9. 其他配件：包括塑料管件閥門、固定支架、檢修爬梯和進風管道等。這些配件可根據用戶的具體需求在訂貨時定制，以滿足不同的安裝和使用要求。
